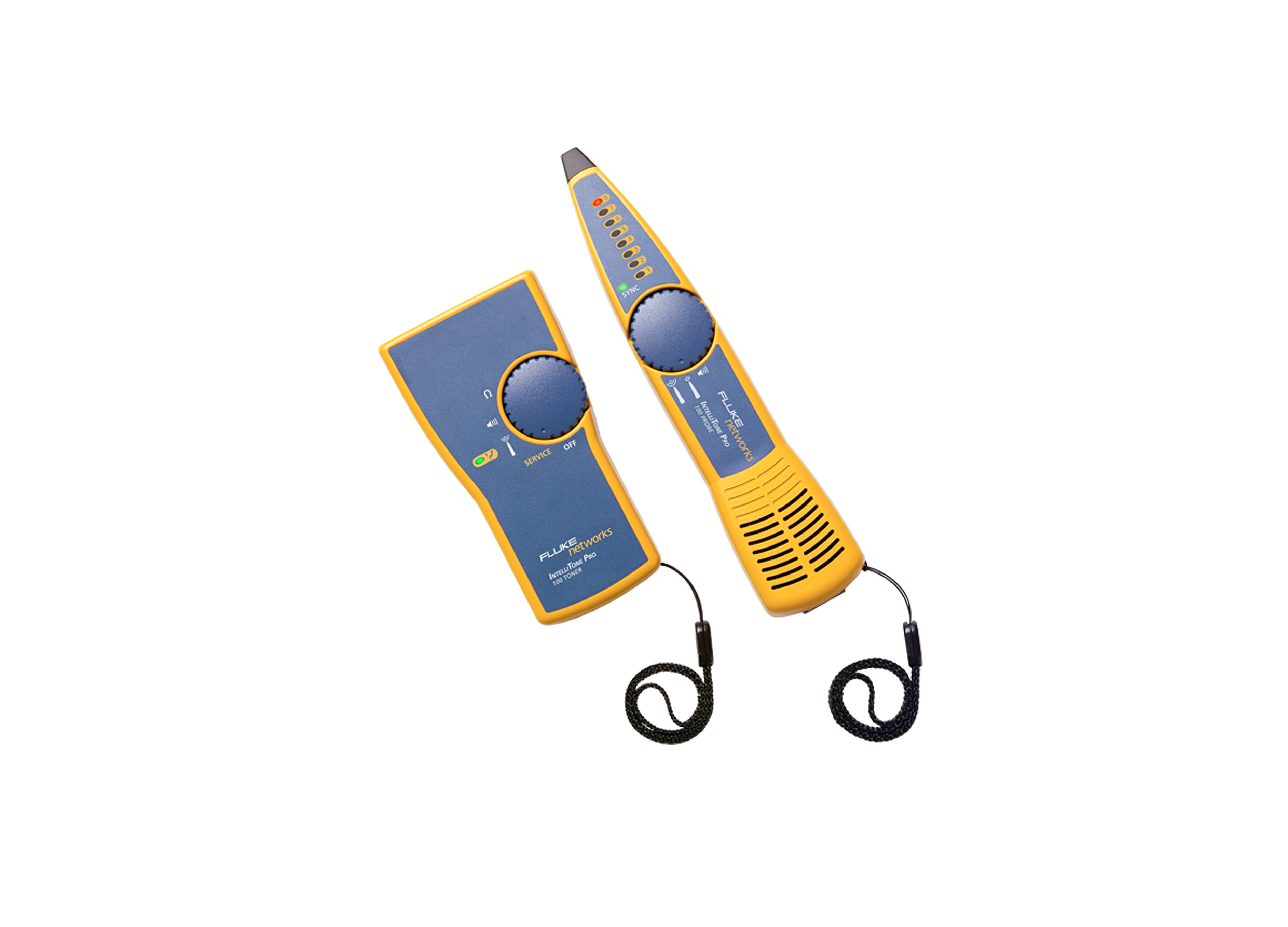

福禄克FLUKE MT-8200-60-KIT 寻线仪 IntelliTone Pro 200 LAN 智能网络查线仪
福禄克FLUKE MT-8200-60-KIT 寻线仪 IntelliTone Pro 200 LAN 智能网络查线仪
数字网络电缆音频发生器和探头可在实时网络中跟踪和定位电缆。
IntelliTone 数字音频技术:

• 结束网络线缆位置混乱状况,准确抑制噪音和错误信号

• 网络线缆示踪器在实时网络中定位电缆,即使是在交换机处终止
• 即使发生电缆泄露,也能将电缆束中的电缆与接线隔离
• 一步式确认线缆位置、检验线缆连通性并检测线缆故障(开路、短路以及反接)
• 探头内置配对测试仪,可识别开路、短路和交叉线对

• 信号强度指示 LED,帮助您识别与其他线缆绑在一起的线缆。


 SmartTone® 模拟音频技术:
• 在短路时,通过音频节奏变化来实现精确的线对隔离

• 有效地跟踪和定位语音、音频和视频线缆


获得先进的可见性,更有效地定位配线板、交换机、终端块或隐蔽线束中的网络电缆。我们的新型 IntelliTone Pro 200 LAN 音频发生器和探针工具能查明其它产品无法找到的电缆。

Fluke Networks 的 IntelliTone™ Pro 200 LAN Toner&Probe 系列是少有的一款具备网络线缆音频发生器和探头的仪器,可同时提供数字信号和模拟信号的一体化发生器和探头。这意味着它配备了功能最强大且适合任何工作环境的电缆定位技术。通过数字模式,可在实时网络中安全有效地跟踪并定位数据电缆。通过模拟模式,可查明单独的线对并跟踪语音、音频和视频电缆。

Fluke Networks 生产的 IntelliTone™ Pro 200 LAN 音频发生器和探针系列可为您提供超强的可见性,帮助您定位隐蔽在地板、天花板、墙壁和线束中的电缆。此网络电缆音频发生器和探头采用突破性的数字技术,使其成为一款能在实时网络中安全有效地进行跟踪定位的工具。

寻线仪,查线仪,寻线器,

通用规格

工作温度


32 °F 到 104 °F (0 °C 到 40 °C)


贮存温度


-4 °F 到 +140°F (-20 °C 到 °C)


工作相对湿度(% RH 无冷凝)


95 % (50 °F 到 95 °F; 10 oC 到 35 °C)
75 % (95 °F 到 104 °F; 35 °C 至 40 °C) 不受控制 < 50 °F (< 10 °C)


振动


随机、2 g、5 Hz-500 Hz


冲击


1 m 跌落测试


安全


EN 61010-1,类别:无


海拔


3000 米


EMC


EN 61326-1, FCC B 15 部分


电池类型和寿命


9 V 碱性 (NEDA 1604A 或 IEC 6LR61); 20 通用时间


应用


铜缆介质包括;75 或 50 欧姆同轴电缆;双导体控制、安全性和综合布线。10 Base-T 或 10/100或 Base-T 数据通信网络。UTP 线缆。在 IntelliTone 200 的线对表功能中支持屏蔽双绞线。



音调发生器规格
体积 5.54 英寸 x 2.94 英寸 x 1.25 英寸(14.1 厘米 x 7.5 厘米 x3.2 厘米)
显示屏 LED
控制 滚轮交换机
音调发生器接口 主 Mod8 端口用于 UTP/STP 线缆上所有 4 线对的音调产生。F 连接器用于同轴电缆香蕉插座 (2) - 双导体接线
音调发生器频率 IntelliTone™ 信号:编码数字信号
模拟 SmartTone 信号:500 - 1200Hz, 4 歌曲
输出功率 5 v 正负峰间值
自动关机 静止 2 1/2 小时后自动关闭





探头规格
体积 8.73 英寸 x 1.88 英寸 x 1.26 英寸(22.2 厘米 x 4.8 厘米 x3.2 厘米)
显示屏 (8) LED 指示灯、同步 LED 指示灯
音频 IntelliTone: 微处理器控制的音频文件
模拟:检测到的音调发生器信号
控制 滚轮交换机,音量控制轮
音调检测 检测 IntelliTone™ 数字信号用于定位、隔离和线对表功能。
检测模拟 SmartTone 信号 (500-1200 Hz) 和其它模拟音调发生器。
音调发生器接口 主 Mod8 端口用于 UTP/STP 线缆上所有 4 线对的线对表。
自动关机 静止 1 小时后自动关闭
型号
型号/名称 说明
MT-8200-60-KIT IntelliTone Pro 200 LAN 音频发生器和探针工具包包括:IntelliTone 200 LAN 音频发生器和 200 探针、同轴电缆 F 连接适配器、(2) RJ11 和 (2) RJ 45 跳线、带鳄鱼夹的测试导线、(2) 系索、快速入门指南以及 (2) 9 伏电池
MT-8200-61-TNR IntelliTone Pro 200 LAN 音频发生器包括:IntelliTone Pro 200 LAN 音频发生器、同轴电缆 F 连接适配器、RJ11 和 RJ 45 跳线、带鳄鱼夹的测试导线、系索、快速入门指南以及 9 伏电池
MT-8200-63A IntelliTone Pro 200 探头包括:IntelliTone 200 探头、RJ11 和 RJ 45 跳线、系索、快速使用指南以及 9 伏电池

配件
型号/名称 说明
MT-8202-05 IntelliTone 包采用耐磨包装布夹层和内衬罩,配有皮带环和 D 型圈
MT-8203-20 钉床式测试导线;双件香蕉插座测试导线套装,配有乙烯套的穿刺针钉床鳄鱼夹
MT-8203-22 带鳄鱼夹测试导线;双件香蕉插头测试导线套装,配有乙烯套的标准鳄鱼夹
