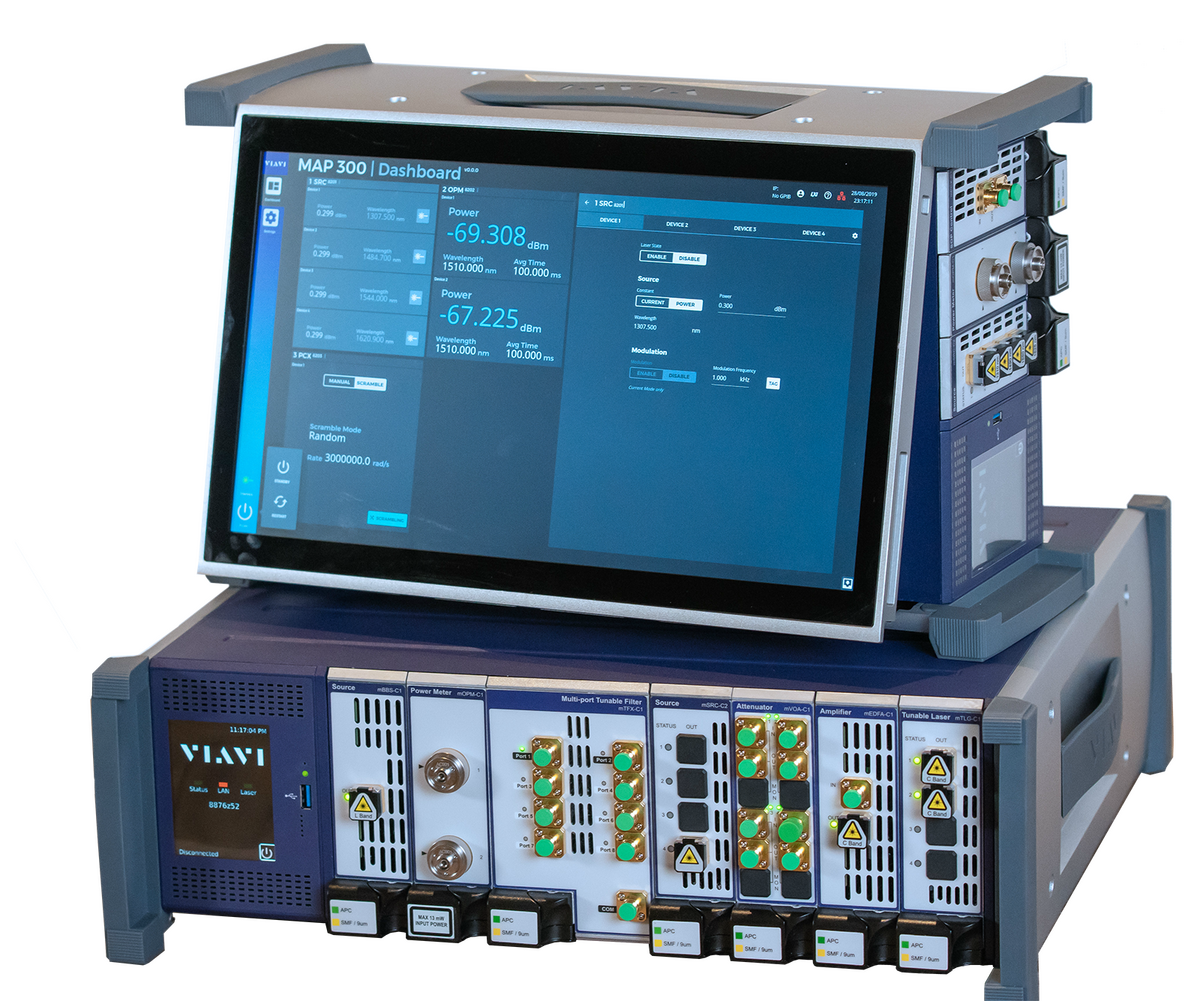

唯亚威VIAVI MAP-300 多应用光测试测量平台
唯亚威VIAVI MAP-300 多应用光测试测量平台
VIAVI Solutions 多应用光测试测量平台 (MAP-300) 是经过优化的光测试和测量平台,用于光通信技术的高效益开发和制造。
VIAVI Solutions 多应用平台 (MAP-300) 是经过优化的光测试和测量平台,用于光通信技术的高效益开发和制造。


从 2001 年 JDSU发布的最初的多应用平台 (MAP) 系统到全新的第三代 MAP-300 系列,MAP 系统是 VIAVI 光学测试解决方案的核心,用于实验室和制造应用。我们的解决方案具有很好的可扩展性,能够满足用户当前和未来的需求,让他们高枕无忧。MAP-300 为我们的整个产品组合提供了基础,为制造光网络元件、模块和组件实现了可扩展性和效率。


基于客户的创新

新的 MAP-300 建立在 MAP 系统已被证明的优势之上,同时在对客户最重要的领域增加了创新功能。对已安装的自动化基础的向后兼容支持,再加上几个新特性,包括适用于多用户环境的基于 HTML 的 GUI,使我们的客户能够实现他们的目标。我们迫不及待地想看看您使用全新的 MAP-300 会有怎样的收获!

主要特性


提供机架式、反向机架式以及台式主机配置
基于 HTML 的图形用户界面,可在本地和远程提供一致的用户体验
现场可更换的控制器包括用于显示网络和系统状态的集成5 英寸 LCD 触摸屏
支持 USB 3.0 端口、6 英寸外接监视器以及以太网
可选 GPIB、附加以太网端口以及附加 USB 和触发器模块
用于自动化编程的 SCPI 逻辑接口,并可通过以太网 TCP/ IP (LXI)、GPIB 和直接套接字支持远程编程
多用户能力
向后兼容 MAP2xx 系列模块,并支持远程控制
热插拔模块

应用


一般用途光纤实验室使用
制造测试自动化
DWDM/WSS 测试
连通性 IL/RL
偏振加扰和 OSNR


合规性


MAP 系列模块包括放大器,以及分类为 3B 类或 1M 类激光器产品的光源模块。在 MAP 系列主机中运行时,除容差遵照 2007 年 6 月 24 日颁布的 Laser Notice 50 的规定外,模块符合 IEC 60825-1 标准的要求, 并符合 21 CFR 1040.10 和11 标准。


MAP-300 配置


MAP-300 主机和它的前代一样,在台式和机架式版本中都提供了三插槽或八插槽主机配置。反向机架式配置中也提供了八插槽

台式 机架式和反向机架式
 MAP-300 机箱可灵活地部署在可用空间中。轻松堆叠、简单而直观的上掀式脚架让放置更轻松。利用触摸显示屏的方向感知功能,可将机箱水平或垂直放置使用。 机箱在订购时可选择前端或后端模块入口机架式配置(反向机架式仅可用于 8 插槽机箱)。机架式配置套件发货时附带所有必要的安装硬件。提供了转换套件,用于安装台式配置。

MAP-380 八插槽主机


每台 MAP-380 主机包含一个 3U 机箱,可容纳八个模块盒,外加一个现场可更换的控制器。MAP-380 主机提供了机架式、反向机架式和台式配置。




MAP-330 三插槽主机


每台 MAP-330 主机包含一个 3U 机箱,最多可容纳三个模块,外加一个现场可更换的控制器。机架式版本为 19 英寸机架的一半宽,因此两个单元可以并排安装。选配的触摸屏可以通过扩展坞连接到台式三插槽机箱的主机上,形成一个轻松的便携系统。








参数 MAP-330 MAP-380
主机机箱
容量(单宽模块) 3 个模块槽位 8 个模块槽位
机架式套件 可选
台式套件 可选
控制器 (MAP-300CLD-B)
操作系统 Linux
内置触摸屏 用于网络/系统状态控制的 3.5 英寸触摸屏,320 x 240 分辨率
电源 100 至 240 V AC,50/60 Hz,自动切换
功耗 最高 450 VA 最高 450 VA
可在现场更换
用于插件模块的托架 2
本机端口/接口
USB 3.0 主机 正面 1 个
USB 3.0(鼠标、键盘等) 背面 4 个
以太网 10/100/1000BASE-T 背面 1 个
监视器端口 背面 1 个 HDMI
光插件模块 GPIB、USB/LAN 扩展、触发器
自动化
驱动程序类型 符合 IVI 标准
标准/协议 LXI、VXI-11、SCPI
驱动程序兼容性 LabViewTM、LabWindowsTM、Microsoft® Visual C++、Microsoft® Visual Basic®
可访问性 支持多用户共享
Web GUI 兼容性 Google Chrome、Mozilla Firefox 或 Microsoft Edge
激光锁
本地锁 软件控制
远程锁 背面控制器处的 2 针接线端子
机械
机架式尺寸(高 x 宽 x 深) 24.61 x 13.26 x 38.63 厘米 48.26 x 13.26 x 38.63 厘米
台式尺寸 (高 x 宽 x 深) 26.43 x 15.49 x 44.27 厘米 46.94 x 15.49 x 44.27 厘米
重量
台式主机 10 千克 12.6 千克
机架式主机 7.4 千克 10.8 千克
环境
工作温度 0 至 50℃
存储温度 -30 至 60℃
相对湿度 5% 至 85% 非冷凝
 选配 15.6 英寸触摸屏 (MAP-300AKD) 技术指标
参数 规格
尺寸 16 x 9 英寸
分辨率 1080p (1920×1080)
安装至台式主机
MAP-330 支持
MAP-380 不支持
电源/主机接口
MAP-330 USB 连接线或扩展坞连接器
MAP-380 USB 连接线
重量 2.7 千克(5.95 磅)
