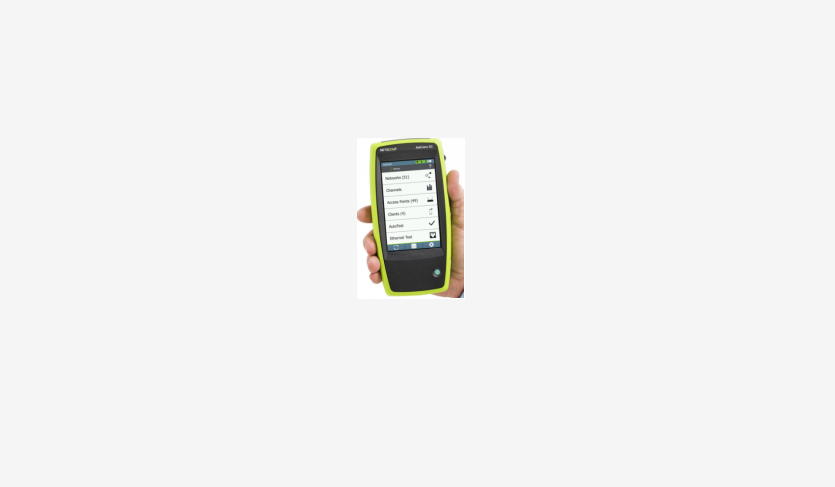

手持WIFI故障诊断测试仪
手持WIFI故障诊断测试仪
手持WIFI无线故障诊断测试仪MC-ACKTA是专业的手持式802.11a/b/g/n/ac Wi-Fi网络测试仪,一键式Wi-Fi 自动测试可迅速实现对无线环境的通过/失败评估并确定常见无线信号强度问题、干扰问题、连通性问题、非法设备问题、客户端问题、信道利用率问题等,支持定向天线快速定位无线接入点或恶意设备,并输出测试报告。

手持WIFI无线故障诊断测试仪MC-ACKTA是专业的手持式802.11a/b/g/n/ac Wi-Fi网络测试仪,一键式Wi-Fi 自动测试可迅速实现对无线环境的通过/失败评估并确定常见无线信号强度问题、干扰问题、连通性问题、非法设备问题、客户端问题、信道利用率问题等,支持定向天线快速定位无线接入点或恶意设备,并输出测试报告。

坚固耐用的专用无线测试仪,支持最新的 Wi-Fi 技术(802.11a/b/g/n/ac),方便使用和携带

一键式自动测试可快速提供无线环境的合格/故障测试结果并识别常见问题,适用于任何级别的 Wi-Fi 专家

立即查看测试结果,包括网络可用性、连接情况、利用率、恶意设备、干扰检测等等

Link-Live 测试结果集中管理平台可为更大的分布式环境提供更好的任务可视性、项目控制和用户管理。



手持WIFI故障诊断测试仪综合了所有 Wi-Fi 技术,并且能够执行干扰检测、信道扫描和连接测试。一键式自动测试和即时获取详尽信息功能可快速解决大多数

Wi-Fi 难题,其中包括:

信号覆盖问题

网络或通道过载

信道干扰

连接问题

发生故障的接入点

非法接入点

客户端问题

未授权客户端



功能

支持 802.11a/b/g/n/ac — 一体式手持工具,适用于包括 802.11ac 3x3 在内的所有 Wi-Fi 技术。

即开即用 — 开机快,并在开机后自动开始扫描网络、接入点(AP)和信道活动。

触摸显示屏5触摸显示屏提供更好的可视性,更容易访问所有可用的操作/输入。

快速获得答案 – 一键式自动测试可快速提供无线环境的合格/故障测试结果并识别常见问题,适用于任何级别的 Wi-Fi 专家。

Link-Live 云服务 — 云结果管理显示板为您的网络连接测试提供测试结果、项目控制和报告功能。

识别每个网络和接入点的安全设置:OpenWEPWPAWPA2 /802.1x

辨别 Wi-Fi 流量和干扰 — 显示每个信道被 802.11 流量和干扰占用的带宽,以及使用每个信道的接入点。

查找恶意接入点和发生错误的客户端 – 标记未授权的接入点和客户端。使用“定位”功能可找到这些接入点,也可使用可选的定向天线更快地找到它们。支持使用 USB 耳机获取音频反馈。

连接测试 — 使用 WEPWPAWPA2 /802.1x 连接到网络或特定接入点。 获取 IP 地址并对路由器、网关和用户定义的地址进行响应测

试,以验证防火墙内外的连接和网络访问是否正常。验证连接质量。

有线以太网测试 — 允许快速接入点回程和连接验证。

专为现场使用而设计 — 数小时电池寿命。单手操作。坚固耐用。



自动测试 — 执行以下五项基本 Wi-Fi 测试并提供无线环境的合格/故障指示,同时识别一些常见问题 - 适用于任何级别的专家。


802.11 利用率 – 报告各带宽(2.4 GHz 5 GHz)中 802.11 Wi-Fi 流量广播利用率最高的三个信道。

802.11 利用率 – 报告各带宽(2.4 GHz 5 GHz)中非 802.11 广播利用率最高的三个信道。这表示存在干扰源和高噪声水平。



同信道干扰 - 报告各带宽(2.4 GHz 5 GHz)同一信道上超过最低信号水平阈值的接入点数量最多的三个信道。它通过统计主信道和各辅助信道上的一个接入点来统计 5-GHz 带宽中的 40-MHz 80-MHz 信道。然后查看可能造成同信道干扰的接入点列表。

相邻信道干扰 - 报告(2.4 GHz 带宽中接入点可能受到相邻信道干扰的最严重三个信道。对于找到了至少一个接入点的每个信道,测试仪都统计有多少接入点在与该信道有重叠的其他信道上运行。它测试 2.4-GHz 带宽中的 20-MHz 40-MHz 信道。然后查看可能造成相邻信道干扰的接入点列表。

网络质量 - 检验覆盖率、干扰性、安全和连接到特定网络的能力、DHCP 等关键网络服务的可用性以及到指定网络目标的连通性。



网络

快速查看环境中存在的所有网络,并查看各网络的关键参数,包括信号水平、信噪比、安全类型和接入点数量。查找常见问题,例如混合安全类型、不良的信号覆盖或缺少辅助接入点覆盖。

以任意参数进行排序或过滤。然后查看任意网络的更多详情,包括支持的 802.11 类型、连接的客户端的数量、信道等。在网络详情页面上,查看网络上的接入点或客户端列表。

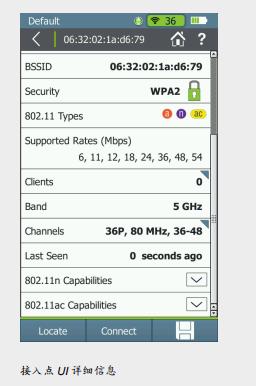

接入点

快速查看环境中存在的所有接入点,并查看各接入点的关键参数,包括信号水平、信噪比、安全类型和信道。查找常见问题,例如错误的安全类型、不良的信号覆盖或错误的信道。

以任意参数进行排序或过滤。然后查看任意接入点的更多详情,包括连接的客户端的数量、支持的速度、802.11n 802.11ac 功能等。在接入点详情页面上,查看连接的客户端列表或接入点所在信道,从而验证信道利用率或同信道干扰问题。

通道使用

快速确定信道是否被 802.11 Wi-Fi 流量和/或非 Wi-Fi 干扰和噪声过度使用。导致干扰的设备包括微波炉、无线游戏控制器、BlueTooth® 设备、Zigbee 设备和无线视频摄像机。

深入查看选定信道上过去 60 秒内的 Wi-Fi 流量和干扰级别,以及使用此信道的接入点和客户端。

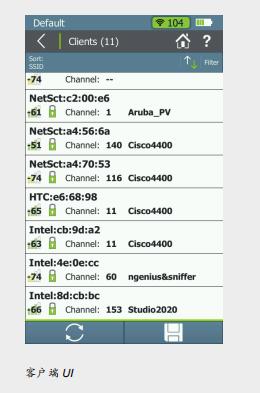

客户端

快速查看连接到网络的所有客户端设备或探测设备。查看各信道的关键参数,包括信号水平、信道和连接的接入点。查找常见问题,例如客户端连接到错误接入点或未识别的客户端设备连接到网络。

以任意参数进行排序或过滤。然后研究客户端的更多详情,包括连接速率和安全类型。从客户端详情页面,分析连接的信道或快速定位客户端设备。

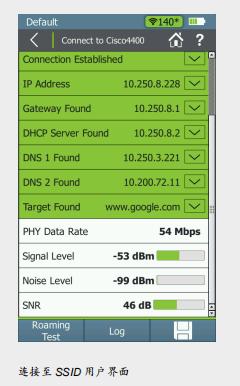

连接

使用“连接”按钮一键连接网络 (SSID) 或接入点,以验证网络可用性和关键服务的访问。关键测试步骤包括:

关联到接入点

DHCP 服务器请求和接收 IP 地址

Ping 默认网关和 DNS 服务器以验证可用性


对最多十个网络目标执行 Ping 或 TCP 端口测试

实时信号水平、信噪比和重试率测量





序号

类别

参数说明

1

无线测试接口

同时具有反接SMA接口,用于外接定向天线对WLAN设备进行物理定位

2

管理口

支持带外管理端口

3

屏幕及界面

中文操作测试界面,触摸屏操作,5英寸高分辨率LCD显示

4

供电

支持锂电池供电,支持交流供电

5

一般要求

支持802.11 a/b/g/n/ac/ax网络测试,支持主动和被动两种模式测试信号覆盖范围,支持导入多种现场地图格式,包括:bmp、dib、dwg、dxf、emf、gif、vsd、jpg或wmf 等

6

覆盖测试

能够执行802.11a/b/g/n/ac/ax无线网络信号强度勘测,通过结合蓝图与现场RF信号采样得到指定范围内所有WLAN设备(AP和站点)的信号强度覆盖的图形化结果。支持GPS进行户外或园区无线信号勘测和热点覆盖范围测试。支持模拟无线网卡功能,即依据现有的测量数据,可以查看另一块无线网卡(不同厂商、型号)显示被测试环境。

7

覆盖分析

支持利用勘测得到的数据,使用户能够模拟多种网络变化并预览其影响效果。可模拟的变化包括:改变AP发射功率、信道、SSID、增加环境噪声、移动AP到新位置、增加额外AP等。能够进行全面的统计,包括信号、噪声、信噪比、帧速率、重发率和丢包率。具有查看AP间交叠的能力,可以查看射频冲突区和漫游区域

8

无线指标

能够分析2.4GHz和5GHz频段内独立信道的通信质量,包括:信号强度、噪声水平、信噪比、信道干扰、吞吐量、利用率等

9

安全分析

可分别显示Channel(信道)、AP、STA(站点)利用率、广播、多播、单播、CRT错误、重传等指标,并能支持最多6种测试指标的同屏显示;信道分析功能,支持同时分析信道利用率、信道吞吐量分析,实时显示出利用率及吞吐量柱状图的速率分布情况,并可支持802.11n;能够将现场测试过程的数据进行保存,并可回放进行深入分析;能够自动侦测无线网攻击,包括:非法设备,DOS攻击,字典攻击,伪造AP,RF阻塞(RF Jamming),无线网黑客工具识别

10

抓包解码

针对应用性能问题的每个报警提供问题或故障现象描述,并提供解决办法内置无线专家分析系统,对无线性能与安全问题进行自动分析,提供相应解决方法,实时告警,提供多种告警方式,包括:日志、E-MAIL、声音等锁定特定的AP或站点并指引找到问题设备或非法AP的物理位置;支持无线数据捕包,并提支持两种以上的通用协议分析软件格式,如wireshark、Sniffer等

11

频谱分析范围

698 MHz 到 2690 MHz

12

取样频率

20MHz

13

实时采集频宽

7MHz

14



接收灵敏度

GSM 200 khZ:-114 dBm、CDMA 1.25 MHz:-110 dBm、UMTS 5 MHz:-105 dBm、LTE 1.4 MHz:-110 dBm、LTE 3 MHz:-102 dBm、LTE 5 MHz:-101 dBm、LTE 10 MHz:-97 dBm、LTE 15 MHz:-95 dBm、LTE 20 MHz:-93 dBm

15

镜频抑制

最小:-29 dBc;Max:-40 dBc

16

RSSI 精度

正负3 dB

17



功能

利用零天干扰智能来识别、分类和定位任何干扰源以揪出网络性能问题的根源,第一时间完成工作并避免返工

18

定位干扰

自动检测和分类射频发射机和CW发射器等干扰源的默认分类数据库,可获得关于干扰源、其影响的频率、峰值和平均功率及放射源状态等的信息,并定位干扰源

19

支持功率

支持测试DSA网络的天线性能,包含当前功率、最大功率等

20

支持应用技术

支持识别无绳电话、婴儿监护、蓝牙、Z-wave等应用技术

21







报告

支持报告功能,能够立即生成现场勘测和模拟的定制报告。报告包括每个信道、SSID和AP的信号覆盖和冲突、RF 统计、信道报告、设备报告、安全或者性能问题报告和各种法定标准(如 HIPAA、PCI、SOX 等)的评估。报告能够以15种格式输出,包括PDF、XML、HTML、Microsoft Excel和Word等。可以保存RF频谱扫瞄结果,并且随后回放,以便于捕获后调查和分析
