案例（一）：

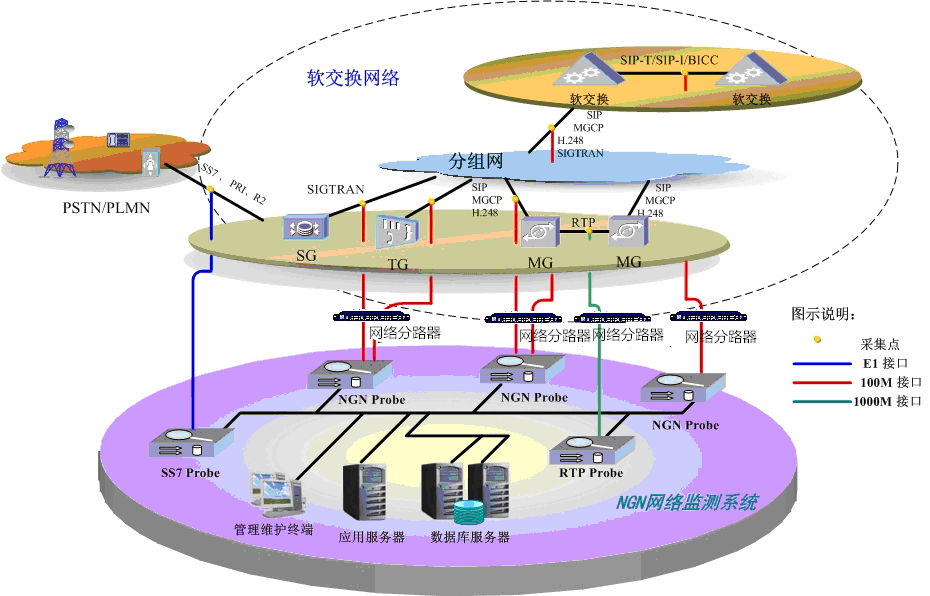

电信NGN软交换信令监测系统实现NGN协议消息的详细解码解释分析、不同接口的多协议消息的捕捉和过滤、NGN不同协议类型的呼叫过程的跟踪分析、NGN不同协议类型的呼叫过程关联分析、NGN呼叫的话务量统计分析、NGN呼叫的性能分析、NGN呼叫的呼损分析、NGN呼叫的语音质量分析、NGN呼叫记录的存盘、NGN协议详细的事后分析等功能，其中，通过，使用网络分路器（TAP）设备串接在FE链路或GE链路，采集传输数据，供监测系统分析，由于网络分路器设备不增加交换机负担，而且串入采集链路后，即使断电也不会导致链路中断，因此非常安全可靠，具体应用连接拓扑见下图：

案例（二）：

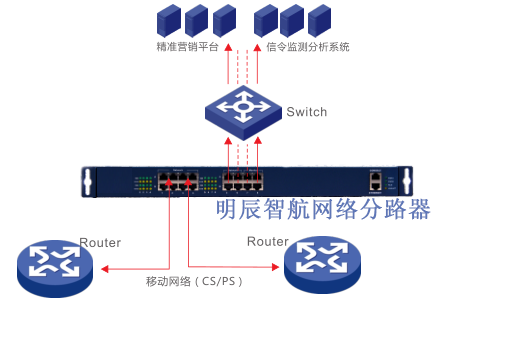

在运营商网络中，网络分路器（TAP）主要采集CS域或PS域流量数据，通过复制、汇聚、过滤分发到网优、经验分析的后台系统，从而实现实时对网络故障的可视化定位；或者，通过对用户行为分析，提出精确的营销策略，典型应用连接拓扑如下图：

案例（三）：

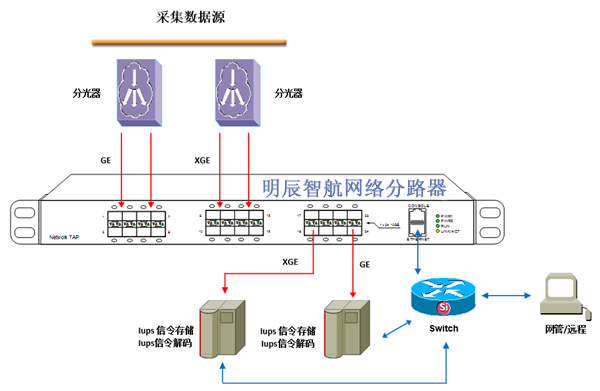

广西联通Iups信令采集项目网络分路器解决方案：采集数据源通过分光器后，接入TAP多个GE光口和多个XGE光口，经IP过滤规则把需要分析采集的IP地址数据业务，汇聚到一个万兆光口和一个千兆光口输出。

案例（四）：

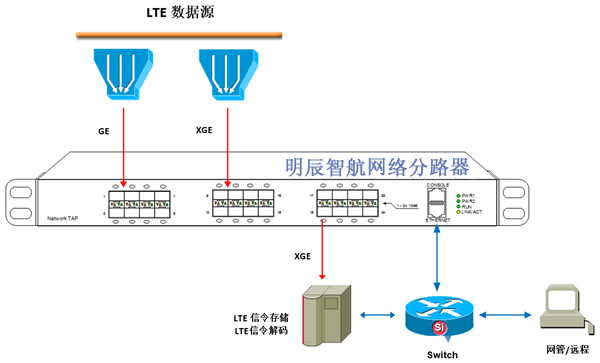

移动 LTE 采集+KPI项目网络分路器解决方案：网络分路器（TAP）接入多个GE光口和多个XGE光口数据输入，经IP地址黑名单过滤规则方式，把不需要的IP地址业务数据过滤掉，其它的需要采集数据汇聚到一个万兆光口输出。
